INDREGULERING AF VARMEANLÆG

HYDRAULISK BALANCE ER FORUDSÆTNINGEN FOR KOMFORT, STABIL DRIFT OG ENERGIEFFEKTIVITET

I mange bygninger fungerer varmeanlæg ikke som projekteret – heller ikke i nyere installationer. Problemerne viser sig typisk som ujævn varmefordeling, utilstrækkelig fjernvarmeafkøling eller anlæg, der er vanskelige at regulere stabilt i drift.

Hos CxPartner arbejder vi med indregulering af både varmeanlæg og fjernvarmeanlæg i større installationer. Vores arbejde tager udgangspunkt i analyse af hydraulisk balance, differenstryk, reguleringsventiler og systemopbygning.

VORES FAGLIGE TILGANG TIL INDREGULERING

ANALYSE AF HYDRAULISKE FORUDSÆTNINGER FØR JUSTERING

I mange projekter bliver indregulering reduceret til en afsluttende justering af ventiler. I praksis viser erfaringen, at udfordringer i varmeanlæg ofte skyldes forhold, der ligger tidligere i systemet.

Hos CxPartner arbejder vi derfor analytisk med installationen før selve indreguleringen gennemføres. Det kan blandt andet omfatte analyse af:

differenstryk og pumpeforhold
dimensionering og placering af reguleringsventiler
hydraulisk opbygning af kredse og fordelingssystemer
samspillet mellem automatik, ventiler og hydraulik
vandkvalitet og driftsforhold i installationen

Denne tilgang betyder, at indreguleringen ikke alene fokuserer på målinger i ventilerne, men på anlæggets samlede funktion.

INDREGULERING AF VANDBÅRNE VARME- OG KØLESYSTEMER

FLOW OG BALANCE I HELE INSTALLATIONEN

CxPartner arbejder med indregulering af vandbårne varme- og kølesystemer i større bygninger. Det gælder blandt andet radiatoranlæg, gulvvarme, køleanlæg og vandkredse i ventilationsanlæg.

I ventilationssystemer arbejder vi med indregulering af vand til køleflader og varmeflader, hvor korrekt vandmængde og stabil regulering er afgørende for anlæggets funktion.

Med kalibreret måleudstyr sikrer vi, at de nødvendige vandmængder leveres i hele anlægget, og dokumenterer resultaterne i en indreguleringsrapport.

TEGN PÅ AT ET VARMEANLÆG MANGLER INDREGULERING

TYPISKE SYMPTOMER VI MØDER I PRAKSIS

Når et varmeanlæg ikke er korrekt indreguleret, viser problemerne sig ofte først i driften. Installationerne bliver vanskelige at regulere, og varmefordelingen bliver ustabil.

Typiske symptomer:

Forhold vi ofte finder i anlæggene:

luft i anlæggene
manglende gennemskylning af systemet
snavssamlere der ikke er renset
forkert dimensionering af komponenter
for få eller for mange ventiler
projekter hvor hydrauliske forudsætninger ikke er analyseret tilstrækkeligt

INDREGULERING AF FJERNVARMEANLÆG

SAMSPILLET MELLEM FJERNVARME OG BYGNINGENS VARMESYSTEM

Indregulering af fjernvarmeanlæg kræver forståelse for både forsyningen og bygningens interne varmeinstallation. Når varmeveksler, pumper, ventiler og radiatorer ikke arbejder sammen, kan det føre til dårlig afkøling, ustabil regulering og ineffektiv drift.

I mange ejendomme ser vi, at ændringer i installationen over tid skaber ubalance i systemet. Nye radiatorer, ændrede rørføringer eller ændret drift kan påvirke flowet i hele anlægget.

Ved at analysere varmefordelingen i hele systemet kan man skabe bedre komfort, lavere energiforbrug og mere stabil drift.

INDREGULERING AF AUTOMATIK OG CTS

REGULERING AF VAND I HVAC-SYSTEMER

Indregulering af et varmeanlæg handler ikke kun om ventiler og vandmængder. Reguleringen i automatik og CTS/BMS spiller en central rolle for, hvordan installationen fungerer i praksis.

Med en stærk baggrund inden for automatik hjælper CxPartner med indregulering af klimastater og reguleringssystemer – typisk i tæt dialog med bygningens driftspersonale.

Vi arbejder blandt andet med:

Hvis installationen anvender Danfoss ECL 210 eller 310, kan vi levere en original ECL-rapport med alle relevante parametre.

VANDKVALITET OG DRIFTSSTABILITET

VDI 2035, VAKUUMAFLUFTNING OG DELSTRØMSFILTRERING

Vandkvalitet er en afgørende forudsætning for stabil drift i varmeanlæg.

I lukkede systemer anvendes ofte retningslinjerne i VDI 2035, som beskriver krav til blandt andet pH-værdi, ledningsevne og indhold af opløste gasser.

For at sikre stabile hydrauliske forhold arbejder vi blandt andet med:

I bygninger med central varmtvandsproduktion kan korrekt brugsvandscirkulation også have stor betydning for temperatur, drift og energiforbrug.

GULVVARME OG MODERNE VARMEANLÆG

NÅR NYE INSTALLATIONER BLIVER SVÆRE AT REGULERE

Mange nyere bygninger etableres i dag med gulvvarme, hvilket stiller større krav til korrekt dimensionering og indregulering.

Gulvvarmesystemer arbejder med lave temperaturer og mange kredse, hvilket gør dem følsomme over for hydraulisk ubalance.

Hvis flowet ikke fordeles korrekt mellem kredsene, kan resultatet være ustabil regulering og vanskeligheder med at opnå projekterede temperaturer.

PRÆCISE MÅLINGER OG DOKUMENTATION

INDREGULERING MED MÅLEUDSTYR OG RAPPORTERING

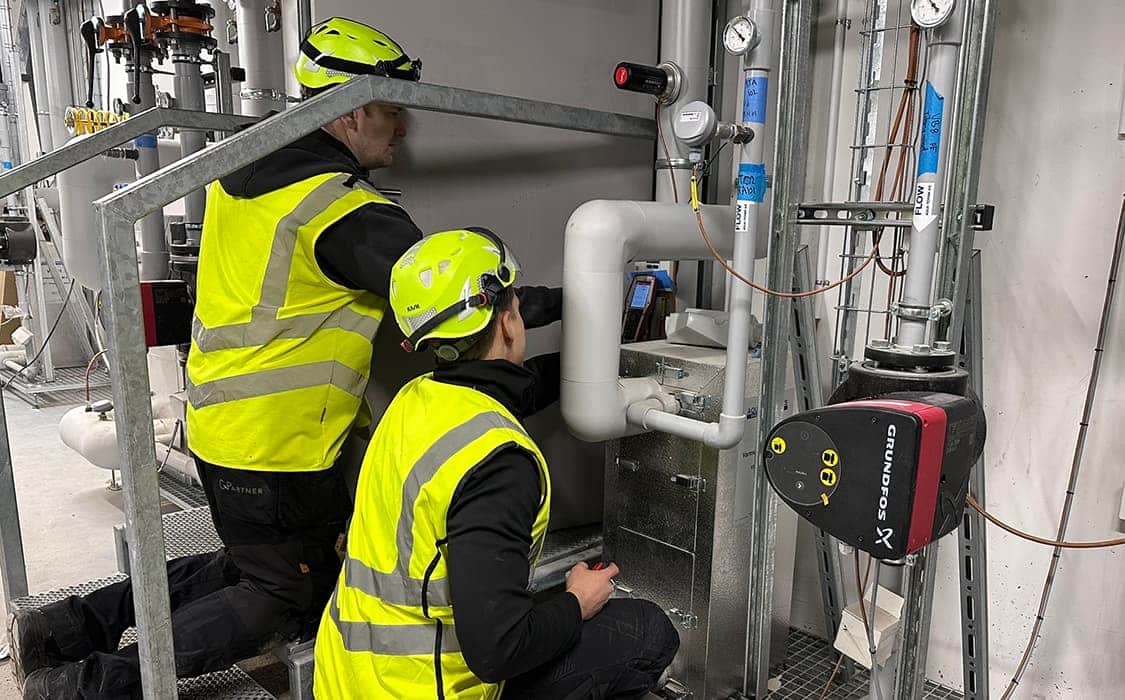

Når vi arbejder med indregulering af varmeanlæg, anvender vi kalibreret måleudstyr til at dokumentere flow, tryk og temperatur i installationen.

Efter arbejdet afleverer vi en indreguleringsrapport, som dokumenterer de målte værdier og anlæggets hydrauliske balance.

Det giver bygherre og drift et solidt grundlag for den videre drift af installationen.

INDREGULERING OG COMMISSIONING

FRA HYDRAULISK BALANCE TIL DOKUMENTERET FUNKTION

Indregulering er en central del af idriftsættelsen af vandbårne HVAC-systemer.

I mange projekter indgår arbejdet i en commissioning-proces, hvor installationens funktion verificeres systematisk.

Det kan blandt andet omfatte:

BEDRE VARMEANLÆG STARTER I PROJEKTERINGEN

UNDGÅ PROBLEMER FØR INSTALLATIONEN BYGGES

For det bedste resultat anbefaler vi, at vi inddrages tidligt i projektet.

Mange udfordringer i varmeanlæg kan spores tilbage til projekteringsfasen. Forkert dimensionering, placering af ventiler, utilstrækkelig planlægning af rørsystemet eller manglende fokus på vandkvalitet kan føre til ubalance i anlægget senere i driften.

Derfor deltager vi ofte tidligt i projekter, hvor vi gennemgår installationer og tekniske løsninger før udførelsen.

Med teknisk bygherrerådgivning kan mange problemer undgås allerede i projekteringsfasen.

Kim Bjørn

INDREGULERING & HVAC
Drift- og optimeringsrådgiver

HAR I UDFORDRINGER MED VARMEANLÆGGET?

FAGLIG ANALYSE AF VARMEINSTALLATIONER

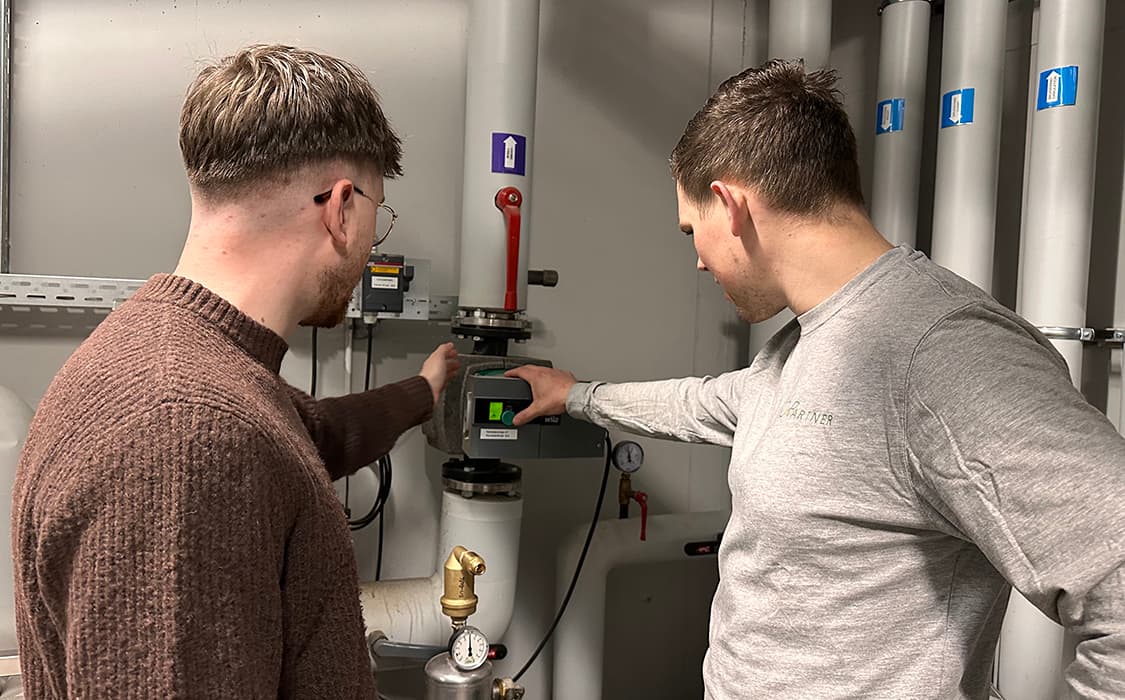

Hos CxPartner arbejder vi med analyse af varmeinstallationer i større bygninger, hvor komfort, energiforbrug og drift skal hænge sammen.

Vi gennemgår varmecentral, pumper, ventiler og radiatorer og vurderer, hvordan flow og tryk fordeler sig i installationen. Målet er at skabe et varmeanlæg, der fungerer stabilt i praksis – ikke kun på tegningen.

OFTE STILLEDE SPØRGSMÅL OM INDREGULERING

HVAD ER INDREGULERING AF VARMEANLÆG?

Indregulering af varmeanlæg er processen, hvor vandstrømmen i varmeinstallationen justeres, så radiatorer og kredse får den rigtige vandmængde. Det skaber korrekt varmefordeling og energieffektiv drift.

HVORNÅR ER INDREGULERING AF FJERNVARMEANLÆG NØDVENDIGT?

Indregulering er relevant, når der opstår ujævn varme, dårlig fjernvarmeafkøling eller højt energiforbrug. Det kan også være nødvendigt efter ændringer i bygningen eller installationen.

HVAD ER HYDRAULISK UBALANCE?

Hydraulisk ubalance opstår, når vandet i varmeanlægget ikke fordeles korrekt mellem radiatorer og kredse. Det kan føre til ujævn opvarmning, højere energiforbrug og dårlig komfort.

KAN INDREGULERING REDUCERE ENERGIFORBRUGET?

Ja. Når varmeinstallationen er korrekt indreguleret, arbejder pumper, ventiler og radiatorer mere effektivt, hvilket ofte reducerer energiforbruget.

HVILKE BYGNINGER ARBEJDER CXPARTNER MED?

CxPartner arbejder primært med større boligbyggerier, erhvervsejendomme og kommunale bygninger, hvor varmeinstallationer kræver teknisk analyse og hydraulisk balance.
